上海鈺蓬電器專業生產變壓器--產品概述
單相控制變壓器，機床控制變壓器)是我公司多年來采用優質材料和精美工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。該系列變壓器絕緣耐熱等級為F級。

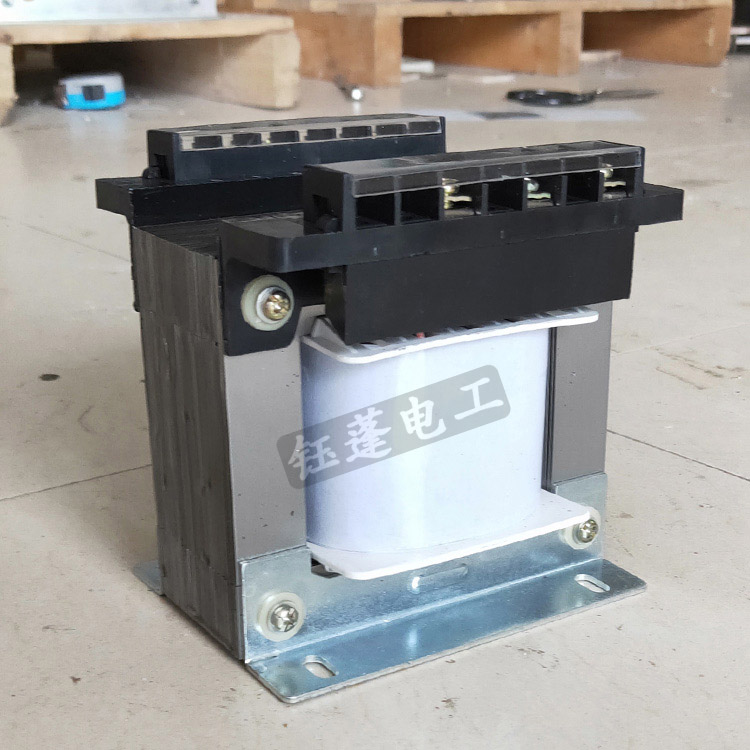

本產品鐵心為冷軋取向優質硅鋼片迭積而成，線圈結構采用圓筒、橢圓筒和矩形筒式。體積小，性能優，安全可靠。

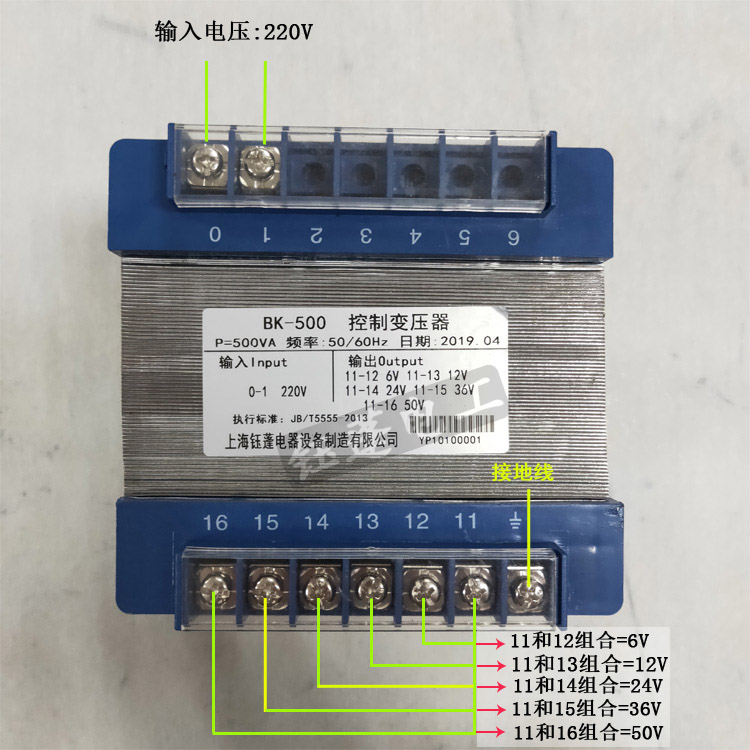

DG，BK單相隔離變壓器，主要用于交流50-60Hz，電壓不超過500V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
變壓器--使用條件
1、環境溫度：-15℃—+40℃
2、海拔高度：<1000m
3、相對濕度：<90%
4、安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。
5、凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。
主要技術特征
1、輸入電壓：單相1140v.660v500v.380v.220v.200v額定電壓±10%
2、輸出電壓：單相380v.220v.200v.110v.100v.36v.24v.12v額定電壓+5%（容載）電壓按客戶要求定做
3、效率：≥95%
4、波形失真：無附加波形失真
5、功能：具有輸入電壓、輸出電壓、電流等指示
6、保護：具有過流保護
7、可長期連續長期無人值守工作
8、絕緣電阻：≥50MΩOP
9、電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象
10、過載能力：二倍的額定電流，維持一分鐘。
變壓器--安裝尺寸
|
規格(VA) |
額定輸入 |
額定輸出 |
外形尺寸 |
|
200 |
220 V 380V 690V |
220V 36V 12V |
160×170×135 |
|
300 |
220 V 380V 690V |
220V 36V 12V |
130×210×155 |
|
500 |
220 V 380V 690V |
220V 36V 12V |
210×230×175 |
|
1000 |
220 V 380V 690V |
220V 36V 12V |
218×290×185 |
|
2000 |
220 V 380V 690V |
220V 36V 12V |
260×330×235 |
|
3000 |
220 V 380V 690V |
220V 36V 12V |
260×330×235 |
|
5000 |
220 V 380V 690V |
220V 36V 12V |
260×355×280 |
|
10KVA |
220 V 380V 690V |
220V 36V 12V |
410×400×350 |
|
20KVA |
220 V 380V 690V |
220V 36V 12V |
520×470×420 |
